SCADA-системы: назначение, функции и применение

Содержание:

SCADA-системы: что это такое, где применяется?

Задачи и функции SCADA-системы

Основные группы SCADA-систем

Структура SCADA-системы: компоненты и уровни

Защита SCADA-систем

Преимущества и недостатки SCADA

Заключение

SCADA-системы: что это такое, где применяется?

SCADA (англ. Supervisory Control And Data Acquisition) — система диспетчерского управления и сбора данных, «мозг» и «нервная система» для контроля над распределенными объектами. Ее задача — в реальном времени собирать информацию с тысяч датчиков и контроллеров, передавать ее оператору в удобном виде и предоставлять инструменты для удаленного управления процессом. Основное отличие от простой автоматизации в масштабе и централизации: SCADA объединяет разрозненные участки в единую, целостную картину.

Что касается областей использования SCADA-систем, то они охватывают практически все отрасли, где требуется контроль над физическими процессами в режиме 24/7.

• Энергетика

Управление выработкой, передачей и распределением электроэнергии, контроль за работой подстанций и сетей.

• Нефтегазовый комплекс

Мониторинг и управление добычей, транспортировкой по трубопроводам, переработкой на заводах.

• Водоснабжение и водоотведение

Диспетчеризация насосных станций, контроль уровня в резервуарах, управление очистными сооружениями.

• Промышленное производство

Контроль конвейерных линий, технологических параметров (температура, давление), управление станками и роботами.

• Транспортная инфраструктура

Управление системами вентиляции и освещения в тоннелях, контроль на мостах, диспетчеризация движения.

Если обобщать, то ключевые сценарии применения SCADA-систем сводятся к ситуациям, когда критически важны оперативная реакция на события, контроль над географически распределенными активами и анализ накопленных исторических данных для оптимизации процессов.

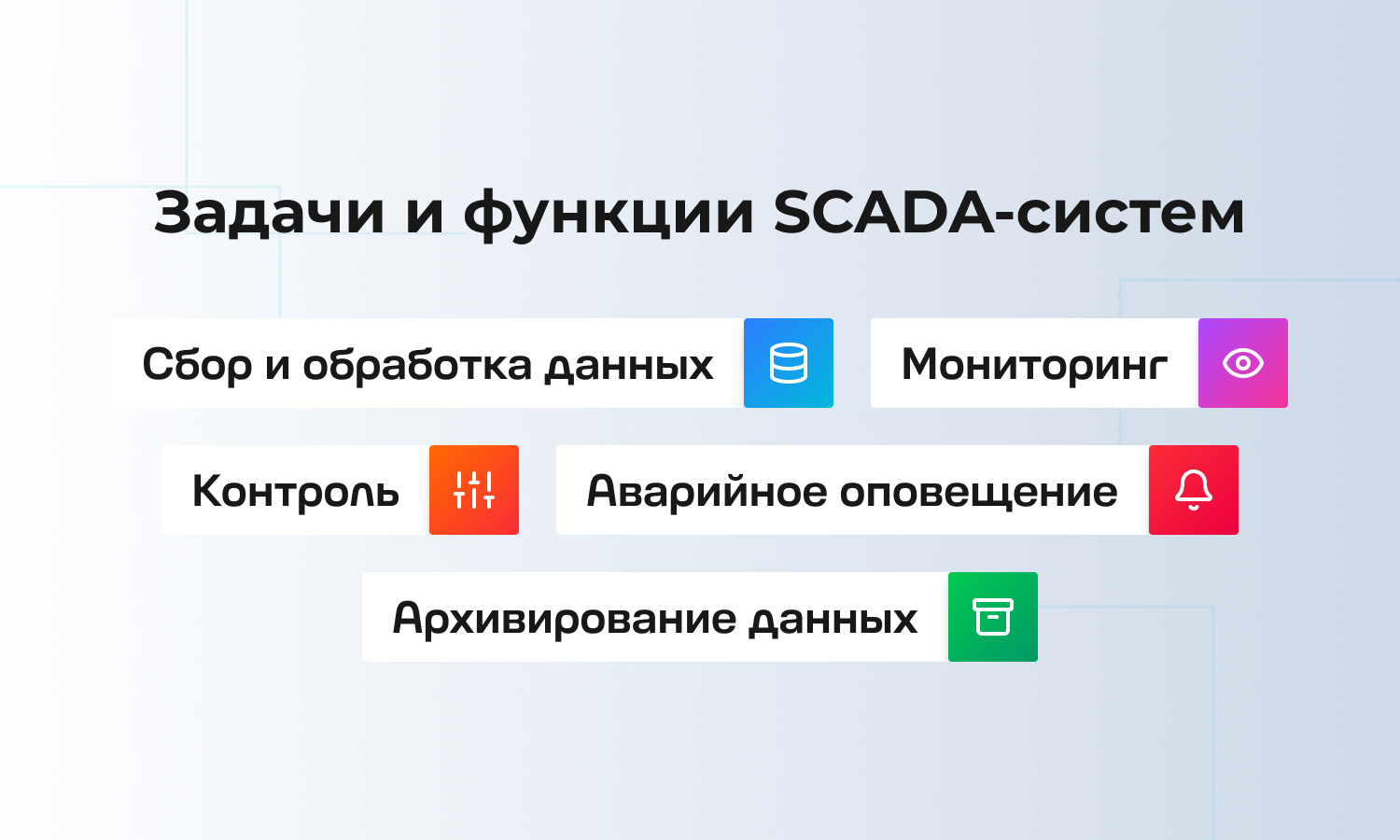

Задачи и функции SCADA-системы

Фундаментальная задача SCADA — быть связующим звеном между технологическим оборудованием и человеком-оператором, трансформируя потоки сырых данных в возможность осмысленного контроля. Ключевые функции SCADA-системы реализуют эту задачу через четкий, многоуровневый цикл работы, образуя замкнутый контур управления.

Основополагающая триада включает такие функции как:

• Сбор и регистрация данных (Data Acquisition)

Это базовая операция, ради которой система существует. С помощью SCADA сбор данных осуществляется в непрерывном режиме с тысяч полевых устройств — датчиков, счетчиков, контроллеров. Система опрашивает их, получая значения технологических параметров: давление, расход, температура, состояние оборудования.

• Обработка, визуализация и оповещение (Supervisory)

Собранная информация структурируется, архивируется в базе данных и отображается на мнемосхемах и графиках в диспетчерском центре. Мониторинг SCADA — это не просто наблюдение за текущими значениями, а анализ трендов, выявление аномалий и мгновенное оповещение персонала о нарушениях заданных норм (тревоги, аварии).

• Управление и регулирование (Control)

На основе полученной картины оператор может воздействовать на бизнес-процессы. Процесс управления SCADA включает как ручные команды, так и выполнение автоматических алгоритмов, например, запуск резервной линии при аварии. Именно здесь данные превращаются в действия, что и составляет суть SCADA — управление осуществляется осмысленно.

Перечисленные основные функции SCADA — сбор, визуализация, анализ и управление — формируют полный рабочий цикл. Рассматривая функции SCADA системы в целом, важно понимать ее роль как интегратора. Основные функции SCADA-систем не ограничиваются технической стороной. Они решают бизнес-задачи, такие как повышение операционной эффективности, предотвращение потерь, обеспечение безопасности и документальная отчетность на основе достоверных исторических данных.

Основные группы SCADA-систем

Выбор конкретной SCADA-системы — это всегда поиск оптимального решения под конкретные технологические и бизнес-требования. Классификация помогает сориентироваться в многообразии предложений на рынке и выделить ключевые различия. Чаще всего SCADA решения группируют по нескольким основным критериям, которые напрямую влияют на архитектуру, масштабируемость и стоимость внедрения.

Первый и самый очевидный критерий — отраслевая специализация. Существуют платформы, заточенные под специфику вертикалей: энергетики (с акцентом на диспетчеризацию сетей), нефтегаза (с продвинутыми функциями управления трубопроводами), водоочистки или дискретного производства. Такой тип SCADA часто включает готовые библиотеки отраслевых компонентов, шаблонов и протоколов связи, что ускоряет разработку.

Второй ключевой параметр — масштаб и архитектура. Здесь можно выделить:

• Встраиваемые (Embedded) SCADA

Компактные, часто «зашитые» в оборудование решения для управления отдельными машинами или небольшими установками.

• Локальные системы

Классические клиент-серверные SCADA решения для одного предприятия или производственной площадки.

• Распределенные и масштабируемые платформы

Системы корпоративного уровня, способные объединять данные с множества географически разнесенных объектов в единый центр управления, что требует развитых инструментов интеграции и безопасности.

Третий важный аспект — степень открытости и лицензирования. Это выбор между проприетарными, «закрытыми» системами конкретных вендоров, которые предлагают высокую стабильность и поддержку, и открытыми платформами, которые обеспечивают большую гибкость за счет поддержки стандартных протоколов (OPC UA, MQTT) и возможности глубокой кастомизации.

Понимание, к какому тип SCADA относится то или иное решение, является первым шагом к формированию технического задания и осознанному выбору технологического партнера для проекта.

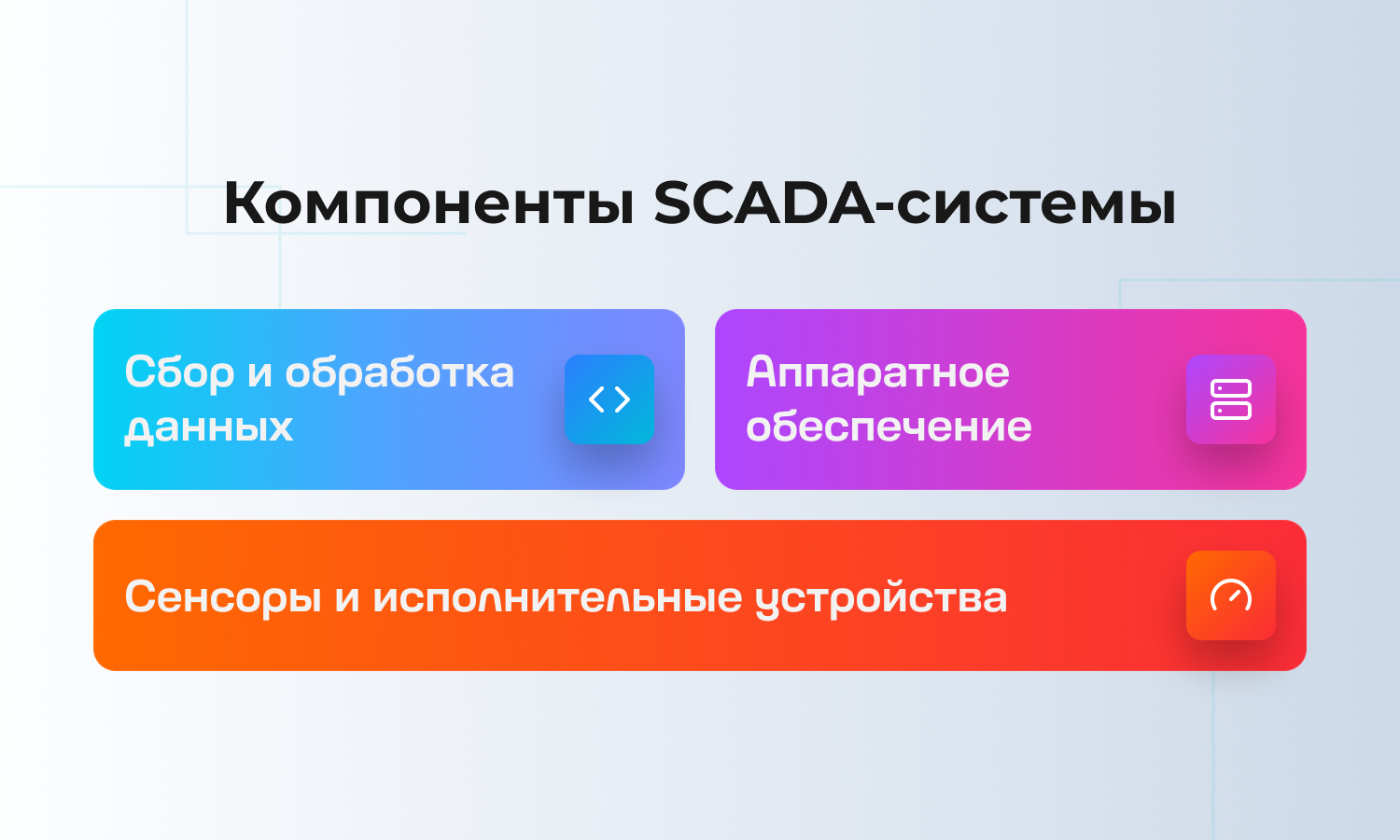

Структура SCADA-системы: компоненты и уровни

Эффективность определяется не только функционалом, но и четкой организацией внутренней архитектуры SCADA. Ее можно представить как многослойную модель, где каждый слой выполняет свою задачу, обеспечивая переход от физического воздействия на объект к стратегическому управлению. Традиционно выделяют ключевые SCADA уровни:

• Полевой уровень (нижний)

Это «периферия» системы, непосредственно контактирующая с процессом. Сюда входят первичные элементы SCADA: датчики (сенсоры), измеряющие параметры, и исполнительные механизмы (приводы, клапаны), реализующие управляющие команды. Каждое такое устройство SCADA преобразует физическую величину в электрический сигнал и наоборот.

• Уровень сбора и контроля (промежуточный)

Здесь расположены программируемые логические контроллеры (ПЛК, PLC) и удаленные терминальные блоки (RTU). Их задача — опрашивать датчики, выполнять локальную автоматику по заданным программам и передавать агрегированные данные на верхний уровень, получая оттуда управляющие воздействия.

• Верхний уровень (диспетчерский)

Это «мозговой центр», реализованный в виде серверов и рабочих станций операторов. На этом уровне работает специализированное программное обеспечение, которое выполняет визуализацию, архивацию, формирование отчетов и анализ. Именно здесь оператор видит целостную картину.

Успешная интеграция SCADA заключается в обеспечении бесперебойной связи между этими уровнями SCADA систем с помощью промышленных сетей и протоколов (Ethernet, Profibus, Modbus). Основные компоненты SCADA, таким образом, — это слаженно работающая иерархия, где каждый элемент выполняет свою роль в общем технологическом контуре управления.

Защита SCADA-систем

Центральная роль SCADA в управлении критической инфраструктурой — от энергосетей до водоканалов — делает ее первостепенным объектом для кибератак. Угроза здесь выходит за рамки потери данных: успешный взлом может привести к физическим разрушениям, экологическому ущербу и угрозе жизни людей. Поэтому безопасность не может быть второстепенной функцией, она должна быть заложена в саму систему управления SCADA на этапе проектирования и реализована как комплексный подход.

Защита строится на нескольких принципах:

1. Сегментация сетей и контроль доступа

Производственная сеть должна быть физически и логически отделена от корпоративной IT-сети. Доступ к критическим компонентам, таким как инженерные станции или ПЛК, строго регламентируется по принципу минимальных привилегий.

2. Защита периметра и коммуникаций

Использование специализированных межсетевых экранов (брандмауэров), настроенных на промышленные протоколы (OPC, Modbus TCP), и обязательное шифрование каналов связи для предотвращения перехвата или подмены команд.

3. Активный мониторинг и обнаружение угроз

Внедрение систем, способных анализировать сетевой трафик на аномалии, характерные для целевых атак на АСУ ТП, в отличие от стандартных IT-сигнатур.

4. Управление уязвимостями и обновлениями

Регулярный аудит и применение исправлений безопасности для ПО, операционных систем и микропрограмм контроллеров, осуществляемое по строгому, предварительно проверенному регламенту, чтобы не нарушить непрерывность технологического процесса.

5. Процедурные меры и обучение персонала

Разработка регламентов по кибербезопасности, регулярное обучение инженеров и операторов для предотвращения социальной инженерии и ошибок при эксплуатации.

Защита SCADA — это непрерывный процесс, объединяющий технологические решения, строгие политики и компетентность людей. Современная система управления SCADA должна быть не только эффективной, но и устойчивой, что в корне меняет подход к ее архитектуре и эксплуатации.

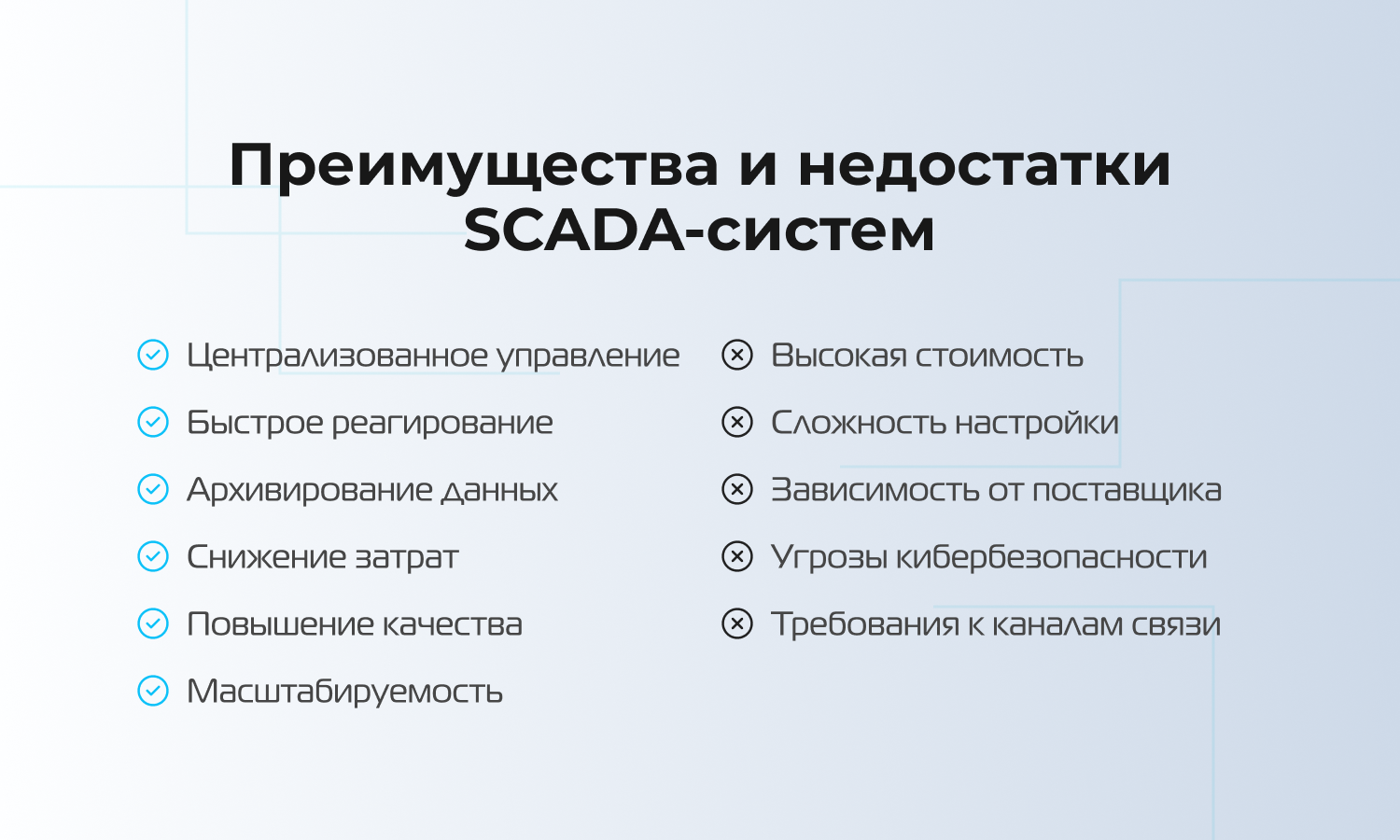

Преимущества и недостатки SCADA

Решение о внедрении SCADA-системы требует взвешенного анализа. Эта технология кардинально меняет подход к управлению, принося значимые выгоды, но и предъявляя серьезные требования. Ключевым драйвером ее внедрения является качественная автоматизация SCADA, которая переводит операционные процессы на новый уровень эффективности и предсказуемости.

Ключевые преимущества:

• Централизованное управление

Оператор получает единую, целостную картину со всех распределенных объектов на одном экране, что ликвидирует информационную изоляцию и упрощает контроль.

• Быстрое реагирование

Система мгновенно оповещает о критических отклонениях (авариях, превышении параметров), позволяя персоналу действовать на опережение, минимизируя простои и ущерб.

• Архивирование данных

Вся история работы процесса сохраняется, что обеспечивает основу для детального анализа, расследования инцидентов, оптимизации режимов и формирования отчетности.

• Снижение операционных затрат

За счет оптимизации процессов, предотвращения аварий и сокращения потребности в постоянном выездном персонале на удаленные объекты достигается значительная экономия.

• Повышение качества и стабильности

Точный контроль и поддержание технологических параметров в заданных пределах напрямую повышают качество выпускаемой продукции и надежность работы инфраструктуры.

• Масштабируемость

Архитектура позволяет поэтапно наращивать систему, подключая новые объекты и функции без полной замены, что защищает долгосрочные инвестиции.

Основные недостатки и риски:

• Высокая первоначальная стоимость

Затраты на лицензионное ПО, специализированное аппаратное обеспечение, проектирование и внедрение могут быть значительными.

• Сложность настройки и сопровождения

Требуются высококвалифицированные инженеры-интеграторы для разработки и программирования, а также обученный персонал для эксплуатации.

• Риск зависимости от поставщика

Использование закрытых проприетарных протоколов и форматов данных может затруднить переход на решение другого вендора или интеграцию со сторонними системами.

• Угрозы кибербезопасности

Централизованная автоматизация SCADA делает систему привлекательной мишенью для хакеров, требуя значительных дополнительных инвестиций в создание защищенного периметра и политик безопасности.

• Критическая зависимость от надежности каналов связи

Устойчивая работа всей системы напрямую зависит от бесперебойной и защищенной передачи данных между уровнями, что предъявляет повышенные требования к инфраструктуре связи.

Таким образом, SCADA — это мощный инструмент, чья эффективность прямо пропорциональна качеству планирования, реализации и последующей эксплуатации. Преимущества системы раскрываются в полной мере там, где ее возможности перевешивают сложности и затраты на внедрение.

Заключение

Подводя итоги, можно утверждать, что SCADA-система перестала быть экзотической опцией и превратилась в технологический стандарт для любого предприятия, где требуется контроль над физическими процессами. Ее ключевая ценность — в трансформации разрозненных данных в осмысленную информацию для принятия решений в реальном времени, что является основой современной промышленной системы автоматизации SCADA.

Эволюция SCADA идет в сторону большей открытости, интеграции с облачными платформами и системами аналитики, а также усиления встроенных механизмов кибербезопасности. Выбор и внедрение такой системы — это стратегическая инвестиция, требующая тщательного анализа задач, оценки имеющейся инфраструктуры и компетенций команды. При грамотном подходе SCADA становится не просто инструментом мониторинга, а центральным элементом цифровой трансформации, обеспечивающим рост операционной эффективности, безопасности и конкурентоспособности предприятия.
